柱間支撐系統的技術規范

2022-01-25 09:17 鋼結構建筑 陜西鋼結構

　　1、柱間支撐應設在側墻柱列，當鋼結構建筑寬度大于60米時，在內柱列宜設置柱間支撐。當有吊車時，每個吊車跨兩側柱列均應設置吊車柱間支撐。

　　2、同一柱列不宜混用剛度差異大的支撐形式。在同一柱列設置的柱間支撐共同承擔該柱列的水平荷載，水平荷載應按各支撐的剛度進行分配。

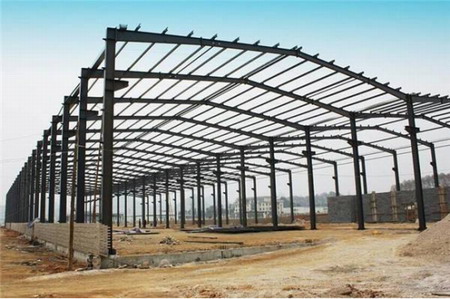

（柱間支撐系統）

　　3、柱間支撐采用的形式宜為：門式框架、圓鋼或鋼索交叉支撐、型鋼交叉支撐、　方管或圓管人字支撐等。當有吊車時，吊車牛腿以下交叉支撐應選用型鋼交叉支撐。

　　4、當鋼結構建筑高度大于柱間距2倍時，柱間支撐可以分層設置。當沿柱高有質量集中點、吊車牛腿或低屋面連接點處應設置相應支撐點。

　　5、柱間支撐的設置應根據鋼結構建筑縱向柱距、受力情況和溫度區段等條件確定。當無吊車時，柱間支撐間距宜取30米至45米，端部柱間支撐可以設置在鋼結構建筑端部第一或第二開間。當有吊車時，吊車牛腿下部支撐可以設置在溫度區段中部，當溫度區段較長時，可以設置在三分點內，且支撐間距不能大于50米。牛腿上部支撐設置原則與無吊車時的柱間支撐設置相同。

　　6、柱間支撐的設計，應按支承于柱腳基礎上的豎向懸臂桁架計算;對于圓鋼或鋼索交叉支撐應按拉桿設計，型鋼可以按拉桿設計，支撐中的剛性系桿應按壓桿設計。
