關于鋼結構廠房的天窗架形式與托架形式
2023-07-11 09:56 鋼結構廠房 陜西鋼結構

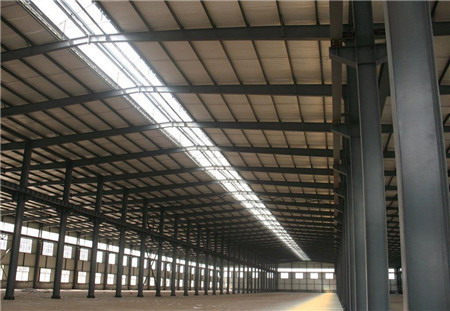

一、天窗架形式
為了滿足鋼結構廠房的采光和通風等要求，常需在屋蓋上設置天窗。天窗的形式有縱向天窗、橫向天窗和井式天窗三種。后兩種天窗的構造較為復雜，較少采用。最常用的是沿鋼結構廠房縱向在屋架上設置天窗架，該部分的檁條和屋面板由屋架上弦平面移到天窗架上弦平面，而在天窗架側柱部分設置采光窗。天窗架支承于屋架之上，將荷載傳遞到屋架。
二、托架形式
在鋼結構廠房的某些部位，常因放置設備或交通運輸要求而需局部少放一根或幾根柱。這時該處的屋架(稱為中間屋架)就需支承在專門設置的托架上。托架兩端支承于相鄰的柱上，跨中承受中間屋架的反力。鋼托架一般做成平行弦桁架，其跨度一般不大，但所受荷載較重。鋼托架通常做在與屋架大致同高度的范圍內，中間屋架從側面連接于托架的豎桿，構造方便且屋架和托架的整體性、水平剛度和穩定性都好。
