分析超聲波探傷的兩種方法
2021-03-15 09:14 鋼結構建筑 陜西鋼結構
對于鋼結構焊縫，目前主要采用脈沖反射式直接接觸法超聲波探傷，包括垂直探傷和斜角探傷兩種方法。
垂直探傷是指聲波垂直于工件表面進入工件的探傷方法。在鋼結構中主要用于T形焊縫、角焊縫的檢測，特別有利于發現T形焊縫和角焊縫中的未焊透及層狀撕裂等缺陷。

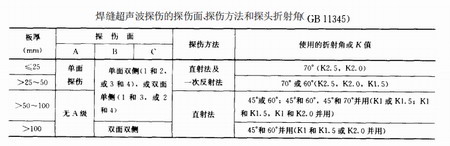

斜角探傷法是利用聲波的折射特性使超聲波傾斜入射到工件中的一種探傷方法。由于可以根據預計缺陷的取向選擇聲束接近垂直于缺陷的折射角的探頭進行探傷，尤其是在焊縫檢測中。有利于檢測裂紋、未熔合等危險性缺陷，是焊縫檢測采用的主要方法之一。一般來說，在選擇探頭角度時除了需要考慮缺陷的性質、取向外，主要是依據工件的厚度，下圖給出了《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345推薦的探頭折射角。
