鋼桁架的常用腹桿體系形式
2023-12-06 10:45 陜西鋼結構 華邦建設

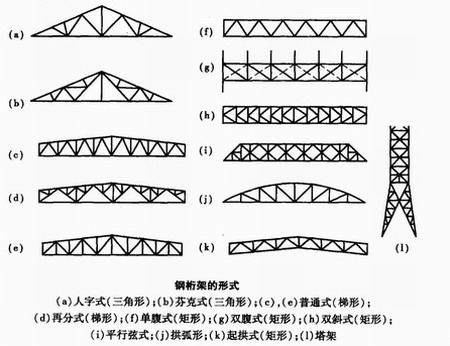

一、人字式腹桿體系
人字式腹桿體系的腹桿數和節點數最少，應用較廣。為了減小節間荷載對弦桿的作用或受壓弦桿的節間尺寸，通?？稍黾硬糠重Q桿，這些附加豎桿的受力和截面均較小。
二、單斜式腹桿體系
單斜式腹桿體系用于上、下弦桿都要求有較小節間尺寸的情況，一般用于跨度較大的鋼桁架。其腹桿數增多且斜腹桿和豎腹桿都受到較大的內力作用，但斜腹桿的方向如圖示布置時，一般可使較長的斜腹桿受拉和較短的豎腹桿受壓。
三、再分式腹桿體系
有時為了減小弦桿和腹桿的長度，可對腹桿體系增加再分腹桿而形成再分式腹桿體系。再分式體系可以對上弦桿部分或?qū)ο孪覘U部分再分。在鋼屋架中總是對上弦桿部分再分，因?yàn)樯舷覘U承受屋面荷載并受壓，常要求有較密的節點，而不受荷載和受拉的下弦桿?？杀３州^稀的節點。再分式體系腹桿和節點數增多，但各組再分式腹桿只在其局部范圍的荷載作用下受較小的內力，其截面規格常很小，故當桁架跨度和高度較大導致主要腹桿較長和截面較粗時，用再分式體系常比加密主要腹桿更節省鋼材。
四、交叉式腹桿體系
在支撐桁架和塔架中，常采用交叉式腹桿體系，這樣能較好地承受變向荷載。這類桁架中常常是交叉斜桿較長而內力較小，則交叉斜桿常按拉桿設計(稱為柔性桿)，其長細比≤拉桿的容許長細比即可，當其受壓時則認為該桿失穩而不參與受力，因而成為該圖中實線所示的單斜式腹桿體系的桁架。當荷載較大時，則交叉斜桿設計成既能受拉又能受壓，這時在橫向荷載作用下交叉斜桿是一根受拉另一根受壓，通常假定為各受一半剪力。
五、K式和菱形腹桿體系
K式和菱形腹桿體系同時減小上、下弦桿和腹桿的長度，且每個節間有兩根腹桿共同承受桁架剪力，適用于跨度和高度較大并且荷載較重的鋼桁架。
