梁與梁的拼接連接
2023-03-27 09:36 陜西鋼結構 華邦建設

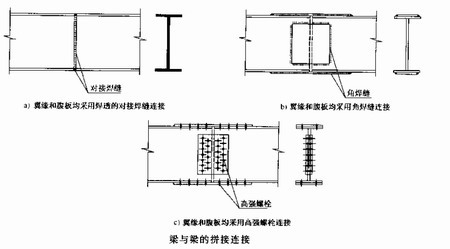

梁的拼接連接節點，一般需要設在內力較小的位置，為方便施工，通常設在距梁端1米左右的位置處?？梢圆捎靡砭壓透拱逋耆竿傅膶?duì)接焊縫連接(工廠拼接)，也可以采用翼緣和腹板借助拼接板的角焊縫連接，或翼緣和腹板都采用高強度螺栓連接(現場拼接)。
計算時，按被連接的梁以翼緣和腹板各自分擔作用于拼接連接處的彎矩M，并以梁翼緣承擔彎矩Mf，腹板同時承擔彎矩Mw和全部剪力V來進行拼接設計。
在實際應用中，也可以采用簡化設計法，即假定梁拼接處的彎矩全部由翼緣承擔，而剪力完全由腹板承擔來進行拼接連接的設計。
為保證連接節點具有足夠的強度，并保持梁剛度的連續性，在設計梁翼緣和腹板的拼接連接板時，需要保證梁單側翼緣或腹板連接板扣除高強螺栓孔后的凈截面面積不小于梁單側翼緣或腹板扣除高強螺栓孔后的凈截面面積。梁翼緣拼接連接板的設置原則上需要采用雙剪連接，厚度不能小于8毫米，當翼緣寬度較窄，構造上采用雙剪連接有困難時，也可以采用單剪連接，但其厚度不能小于梁腹板的拼接連接板，一般都在腹板兩側對稱布設，且其厚度不能小于6毫米。
