剛接柱腳的常用形式
2023-03-03 10:08 陜西鋼結構 華邦建設

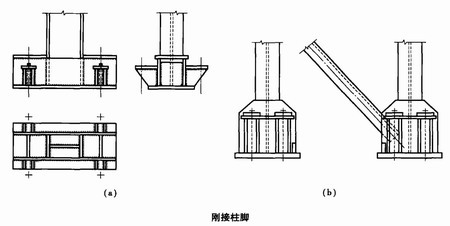

常見的剛接柱腳一般用于偏心受壓柱。下圖是整體式柱腳，用于實腹柱和肢距小于1.5米的格構柱。當格構柱肢距較大時，采用整塊底板是不經濟的，這時需要采用分離式柱腳，如圖所示。每個肢件下的柱腳相當于一個軸心受力鉸接柱腳，兩柱腳用連接件聯系起來。在圖的形式中，柱下端用剖口焊縫拼接放大的翼緣起到靴梁的作用，又便于綴條連接的處理。
剛接柱腳不但要傳遞軸力，還要傳遞彎矩和剪力。在彎矩作用下，倘若底板范圍內產生拉力，就需要由錨栓來承受，所以錨栓必須經過計算。為了保證柱腳與基礎能形成剛性連接，錨栓不能固定在底板上，而應采用上圖所示的構造，在靴梁兩側焊接兩塊間距較小的肋板，錨栓固定在肋板上面的水平板上。為了方便安裝，錨栓不能穿過底板。
剛接柱腳利用摩擦作用來傳遞剪力。當單靠摩擦力不能抵抗柱受到的剪力時，可將柱腳底板與基礎上的預埋件用焊縫連接，或在柱腳兩側埋入一段型鋼，或在底板下用抗剪鍵。剛接柱腳的其a他構造要求，可參照鉸接柱腳的處理方法。
