鉸接柱腳的常用形式
2023-02-28 09:32 陜西鋼結構 華邦建設

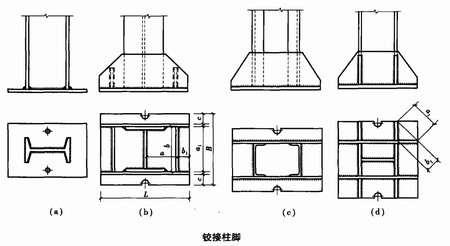

當柱軸力較小時，可以采用下圖的形式，柱通過焊縫將壓力傳給底板，底板將此壓力擴散至混凝土基礎。底板是柱腳不可缺少的部分，在軸心受壓柱的柱腳中，底板接近正方形。
一般情形下，需要保證柱端與底板間有足夠長的傳力焊縫。這時，常用的柱腳形式如上圖、(c)、(d)所示。柱端通過豎焊縫將力傳給靴梁，靴梁通過底部焊縫將壓力傳給底板。靴梁成為放大的柱端，不僅增加了傳力焊縫的長度，還將底板分成較小的區格，減小了底板在反力作用下的最大彎矩值。采用靴梁后，如底板區格仍較大因而彎矩值較大時，可以采用肋板和隔板，這些加勁板又起到了提高靴梁穩定性的作用。圖是單采用靴梁的形式，(b)和是采用了隔板和肋板的形式。靴梁、隔板、肋板等都需要有一定的剛度。此外，在設計柱腳焊縫時，需要注意施工的可能性，如柱端、靴梁、隔板等圍成的封閉框內，有些地方不能布置受力焊縫。
柱腳通過錨栓固定在基礎上。為了符合計算圖式，鉸接柱腳只沿著一條軸線設置兩個連接于底板上的錨栓，以使柱端能繞此軸線轉動;當柱端繞另一軸線轉動時，由于錨栓固定在底板上，底板抗彎剛度很小，在受拉錨栓下的底板會產生彎曲變形，對柱端轉動的阻力不大，接近于鉸接。底板上的錨栓孔的直徑需要比錨栓直徑大1毫米至1.5毫米，待柱就位并調整到設計位置后，再用墊板套住錨栓并與底板焊牢。墊板上的孔徑只比錨栓直徑大1毫米至2毫米。在鉸接柱腳中，錨栓不需要計算，按構造設置。
