實腹式檁條的截面形式
2022-08-12 10:37 陜西鋼結構 華邦建設

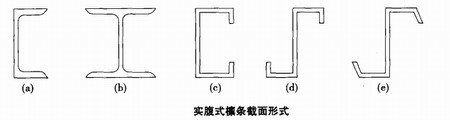

實腹式檁條的截面形式多樣。當檁條跨度(柱距)不超過9米時，應優先選用實腹式檁條。
1、普通熱軋槽鋼或輕型熱軋槽鋼截面，因板件較厚，強度不能充分發揮，用鋼量較大，使用較少。
2、高頻焊接H型鋼截面，腹板薄，抗彎性能好，兩主軸方向慣性矩比較接近，適用于檁條跨度較大的場合。
3、冷彎薄壁型鋼截面，這種檁條主要用于跨度不大、屋面荷載較輕的情況。它構造簡單，制作、安裝方便，耗鋼量較格構式檁條大，但比普通熱軋型鋼檁條小。其中，卷邊Z型鋼檁條分為直卷邊Z型和斜卷邊Z型，適用于屋面坡度≥1/3的情況，這時屋面荷載作用線接近于其截面的彎心(扭心)，并可通過疊合形成連續構件。它的主平面x軸的剛度大，撓度小，用鋼量省，制造和安裝方便，在現場可疊層堆放，占地少，是目前較合理和普遍采用的一種檁條形式。卷邊C形槽鋼檁條適用于屋面坡度內1/3的情況，其截面在使用中互換性大，用鋼量省。
