殘余應力的產生與分布規律
2022-05-17 09:51 陜西鋼結構 華邦建設
構件中的力學缺陷主要是指殘余應力，它的產生主要是由鋼材熱軋以及板邊火焰切割、構件焊接和校正調直等加工制造過程中不均勻的高溫加熱和冷卻所引起的。其中焊接殘余應力數值最大，通?？蛇_到或接近鋼材的屈服強度。

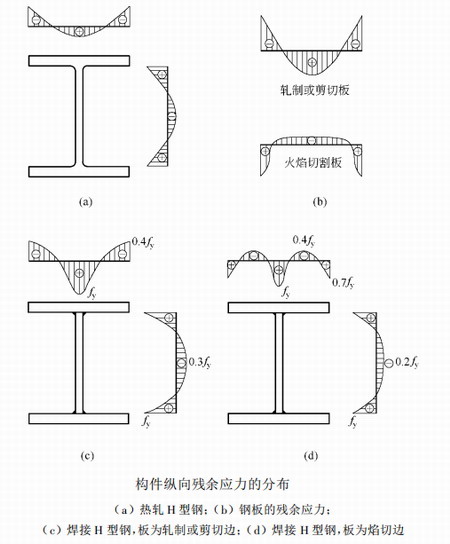

H型鋼在熱軋后的冷卻過程中，翼緣板端的單位體積的暴露面積大于腹板與翼緣交接處，冷卻較快。腹板與翼緣的交接處，冷卻較慢。同理，腹板中部也比其兩端冷卻較快。后冷卻部分的收縮受到先冷卻部分的約束產生了殘余拉應力，而先冷卻部分則產生了與之平衡的殘余壓應力。因此，截面殘余應力為自平衡應力。
熱軋或剪切鋼板的殘余應力較小，?？珊雎浴Ｓ眠@種帶鋼組成的焊接工字形截面，焊縫處的殘余拉應力可能達到屈服點。
對火焰切割鋼板，由于切割時熱量集中在切割處的很小范圍，在板邊緣小范圍內可能產生高達屈服點的殘余拉應力，板的中部產生較小的殘余壓應力。用這種鋼板組成的焊接工字形截面，翼緣板的焊縫處變號為殘余拉應力。
熱軋型鋼中殘余應力在截面上的分布和大小與截面形狀、尺寸比例、初始溫度、冷卻條件以及鋼材性質有關。焊接構件中殘余應力在截面上的分布和大小，除與這些因素有關外，還與焊縫大小、焊接工藝和翼緣板邊緣制作方法(焰切、剪切或軋制)有關。
量測殘余應力的方法主要有分割法、鉆孔法和X射線衍射法等，但應用較多的是分割法，這是一種應力釋放法。其原理是：將構件的各板件切成若干窄條，使殘余應力完全釋放，量測各窄條切割前后的長度，兩者的差值就反映出截面殘余應力的大小和分布。焊接構件的殘余應力也可應用非線性熱傳導、熱彈塑性有限元法分析求得。
