焊縫符號由哪幾部分組成?
2022-03-18 14:02 陜西鋼結構 華邦建設

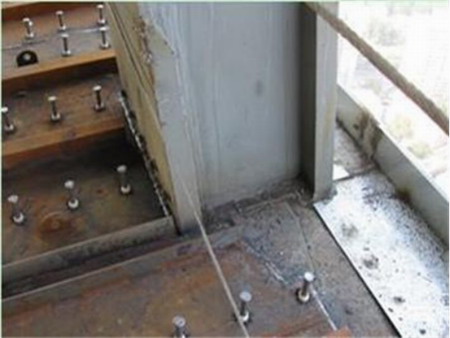

在鋼結構設計、施工圖紙上的焊縫除應按現行的國家標準《焊縫符號表示法》GB324的規定外，還應符合國家標準《建筑結構制圖標準》GB/T50105 2001中的各項規定。
焊縫符號通常由指引線、焊縫基本符號和焊縫尺寸符號組成，必要時還可加上輔助符號、補充符號等。
一、指引線
指引線一般由帶有箭頭的指引線(簡稱箭頭線)和基準線所組成，均為細實線?；鶞?zhǔn)線一般應與圖紙的底邊相平行，但在特殊條件下也可與底邊相垂直。為引線的方便，允許箭頭線彎折一次。
二、焊縫基本符號
焊縫基本符號用以表示焊縫的截面形狀。基本符號與基準線的相對位置是：
1、當焊縫在接頭的箭頭側，基本符號應標在基準線的上方。
2、當焊縫在接頭的非箭頭側，基本符號應標在基準線的下方。
3、對雙面焊縫(即接頭兩側都有焊縫)，箭頭側焊縫的基本符合應標在基準線的上方，非箭頭側焊縫的基本符號應標在基準線的下方。
4、當為單面的對接焊縫如V形焊縫、U形焊縫，箭頭應指向坡口一側。
三、焊縫尺寸符號
焊縫尺寸在基準線上的標注方法：
1、有關焊縫橫截面的尺寸如角焊縫的焊腳尺寸h等一律標在焊縫基本符號的左側。
2、有關焊縫長度方向的尺寸如焊縫長度等一律標在焊縫基本符號的右側。當箭頭線的方向改變時，上述原則不變。
3、對接焊縫的坡口角度、根部間隙等尺寸標在焊縫基本符號的上側或下側。
四、輔助符號
輔助符號是表示焊縫表面形狀特征的符號，如對接焊縫表面余高部分需加工使與焊件表面齊平，則可在對接焊縫符號上加一短劃，此短劃即為輔助符號。
五、補充符號
補充符號是為了補充說明焊縫的某些特征而采用的符號。
