外露式柱腳設計的注意事項
2021-12-01 09:01 陜西鋼結構 鋼結構公司

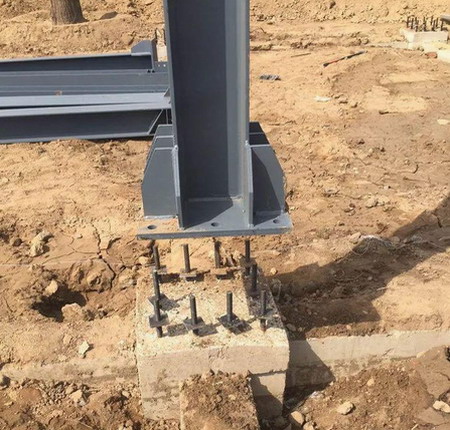

由柱腳錨栓固定的外露式柱腳，同時承受壓力和彎矩，設計時應注意下列各項：
1、底板的尺寸由基礎混凝土的抗壓設計強度確定，計算底極厚度時，各區格彎矩值可偏于安全地取區格的最大壓應力計算。
2、因?yàn)榈装迮c基礎之間不能承受拉應力，當?shù)装鍓簯?yīng)力出現負值時，拉力應由錨栓來承受。當拉力過大，錨栓直徑大于60毫米時，可根據底板受力的實際情況，像計算鋼筋混凝土壓彎構件中的鋼筋一樣來確定錨栓直徑。
3、錨栓和支承托座應連接牢固，后者能承受錨栓的反力。
4、錨栓的內力由其和混凝土之間的粘結力傳遞。當埋設深度受到限制時，則錨栓應牢固地固定在錨板或錨梁上，從傳遞錨栓的全部內力。
5、柱腳底部的水平反力由底板與基礎混凝土之間的摩擦力承受(摩擦系數取0.4)。當水平反力超過摩擦力時，可采用底板下部焊接抗剪鍵或柱腳外包混凝土進行加強。
釆用外露式柱腳時，柱腳的剛性難以保證，若在計算內力時視為剛接柱腳，應考慮反彎點下移引起的柱頂彎矩增大，當柱腳底板尺寸較大時應采用靴梁式柱腳。
