淺談火焰矯正的注意事項都有哪些?
2020-09-08 09:39 陜西鋼結構 鋼結構公司

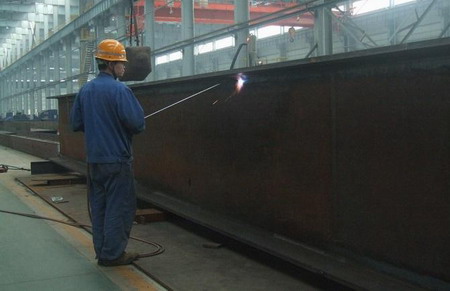

焊接工藝在鋼結構施工過程中肯定會使用到，但是焊接有時會導致鋼材變形，可以使用矯正機矯正，但其他的各種變形主要靠火焰矯正，火焰矯正是利用鋼材熱脹冷縮原理針對變形的構件局部火烤得到矯正。顯然，火烤之后對鋼材本身會帶來影響，所以在火焰矯正時的注意事項有以下幾點：
1、火烤之后的不均勻收縮必然會產(chǎn)生較大的殘余應力，其殘余應力分布規(guī)律是火烤區(qū)域有拉應力，非火烤的區(qū)域有與之相平衡的壓應力。安裝后，在荷載作用下，殘余應力與外荷載應力相疊加，大大提前進入彈塑性狀態(tài)，這意味著剛度退化，撓度加大，穩(wěn)定承載能力也會受一些影響，因而需要盡量避免對構件受力平面內的彎曲進行火焰矯正。如果梁是側向旁彎，則在梁的上、下翼緣的同一側邊火烤，則上、下翼緣都存在自相平衡的殘余啦、壓應力，與外荷載應力疊加后，上、下翼緣一邊提前進入彈塑性狀態(tài)，另一邊則有鮑辛格效應，推遲進入彈塑性狀態(tài)，因而對構件在荷載作用下的撓度變形和穩(wěn)定承載能力不會有顯著影響，在鋼結構工程中可以采用。
2、用于矯正的加熱溫度需要嚴格控制，以免鋼材發(fā)生溫度脆化現(xiàn)象。火焰矯正時，對Q235鋼材可以用水冷卻以提高矯正效果，給水冷卻的溫度應在600℃以下進行;但對Q345鋼材則只能自然冷卻，防止加速冷卻造成鋼材明顯脆性化。當環(huán)境溫度過低不宜進行火焰矯正，這同樣是為了防止鋼材脆性化。
3、火焰矯正不能多次重復，在頭一次火焰矯正完成后，已形成特定的殘余應力模式，以后如果再多次重復同樣的矯正，就不再有效了，因非火烤區(qū)域的殘余應力的回彈會抵消重復火焰烘烤的效果。因此火焰矯正需要由有經(jīng)驗的技工，仔細制定號操作方案，避免多次重復矯正。
4、對于薄腹板波浪形鼓曲變形采用火焰矯正很難奏效，有不少工人采用火焰加錘擊的辦法，這對于輕鋼薄板構件尤為不可，因薄腹板處于殘余壓應力下的屈曲狀態(tài)，這種屈曲具有凹凸雙向跳躍型特征，對凸面采用錘擊可能產(chǎn)生反向屈曲，不能解決問題反而留下許多錘印，不可取，對腹板鼓曲變形難以矯正的情況加設加勁肋是保證構件承載能力的有效的補救辦法。
陜西鋼結構熱線：029-86252006
鋼結構公司網(wǎng)址：www.guo-lian.com
聯(lián)系地址：陜西省西安市北關正街35號方興大廈8樓
相關產(chǎn)品推薦
