預應力鋼構造的四大類型
2020-02-21 14:37 西安鋼結構 華邦建設
從早期預應力吊車梁、撐桿梁的簡單方式發展到現在張弦桁架、張弦穹頂、索彎頂、索膜構造、玻璃幕墻等現代構造，預應力鋼構造種類繁多方式新穎，大致歸納為四大類型。
一、傳統構造型

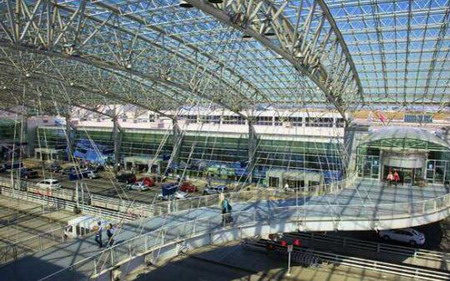

在傳統的鋼構造系統上，布置索系施加預應力以改進應力狀態、降低自重及成本。譬如，預應力桁架、網架、網殼等。現在，國內外的候機樓、會展中心大部分地采用張弦立體桁架也歸入此類。另一種是工程中應用已久的懸索構造。其構造由承重索與穩定索兩組索系組成，施加預應力的目的不是降低與調整內力，而是賦予與保證構造剛度。
二、吊掛構造型
構造由豎向支承系統(立柱、門架、拱架等)、吊索及屋蓋三部分組成。支承系統高出屋面，于其頂部下垂鋼索吊掛屋蓋。對吊索施加預應力以調整屋蓋內力，減小撓度并形成屋蓋構造的彈性支點。因為支承系統及吊索暴露于大氣之中，直指藍天所以又稱暴露構造。
三、全體張拉型
屬創新構造系統，跨度構造中摒棄了傳統受彎構件，全部由受張索系及膜面和受壓撐桿組成，其屋面構造極輕，設計構思新穎，是先進構造系統中的佼佼者。
四、張力金屬膜型
金屬膜片固定于邊際構件之上，既可作為圍護構造，又作為承重構造參與全體承受荷載?；蛟趶埩B(tài)下，將膜片固定于骨架構造之上，形成空間塊體構造，復蓋跨度，兩者都是在構造成型理論指導下誕生的預應力新式系統。
