鋼結構設計步驟及設計思路
2019-01-10 16:03 陜西鋼結構 華邦建設
一、判斷結構是否適合用鋼結構
鋼結構通常用于高層、大跨度、體型復雜、荷載或吊車起重量大、有較大振動、高溫車間、密封性要求高、要求能活動或經常裝拆的結構。直觀的說：大廈、體育館、歌劇院、大橋、電視塔、倉棚、工廠、住宅和臨時建筑等。這是和鋼結構自身的特點相一致的。

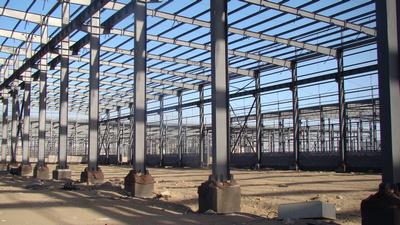

二、結構選型與結構布置
在鋼結構設計的整個過程中概念設計是重點，它在結構選型與布置階段尤其重要。對一些難以作出精確理性分析的問題，可依據從整體結構體系與分體系之間的破壞機理、力學關系、工程經驗和試驗現象所獲得的設計思想，從全局的角度來控制結構的布置及細部措施。運用概念設計可以在早期迅速、有效地進行構思。所得結構方案往往概念清晰、定性正確，并可避免結構分析階段不必要的繁瑣運算。同時，它也是判斷計算機內力分析輸出數據可靠與否的主要依據。鋼結構通常有框架、平面(木行)架、網架(殼)、索膜、輕鋼、塔桅等結構型式。
結構選型時，應考慮它們不同的特點。在輕鋼工業廠房中，當有較大懸掛荷載或移動荷載，就可考慮放棄門式剛架而采用網架。建筑允許時，在框架中布置支撐會比簡單的節點剛接的框架有更好的經濟性。而屋面覆蓋跨度較大的建筑中，可選擇構件受拉為主的懸索或索膜結構體系。高層鋼結構設計中，常采用鋼混凝土組合結構，在地震烈度高或很不規則的高層中，不應單純?yōu)榱私?jīng)濟去選擇不利抗震的核心筒加外框的形式。宜選擇周邊巨型SRC柱，核心為支撐框架的結構體系。
結構的布置要根據體系特征，荷載分布情況及性質等綜合考慮。一般的說要剛度均勻，力學模型清晰。盡可能限制大荷載或移動荷載的影響范圍，使其以最直接的線路傳遞到基礎。柱間抗側支撐的分布應均勻，其形心要盡量靠近側向力(風震)的作用線。否則應考慮結構的扭轉，結構的抗側應有多道防線。

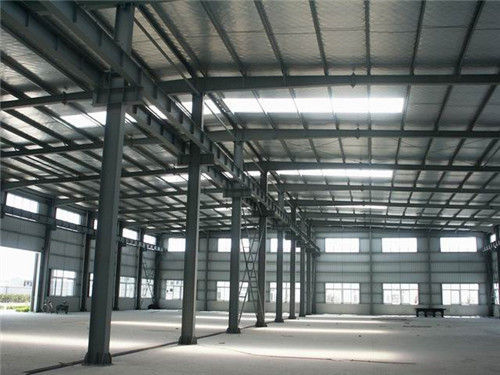

框架結構的樓層平面次梁的布置，有時可以調整其荷載傳遞方向以滿足不同的要求。通常為了減小截面沿短向布置次梁，但是這會使主梁截面加大，減少了樓層凈高，頂層邊柱也有時會吃不消，此時把次梁支撐在較短的主梁上可以犧牲次梁保住主梁和柱子。

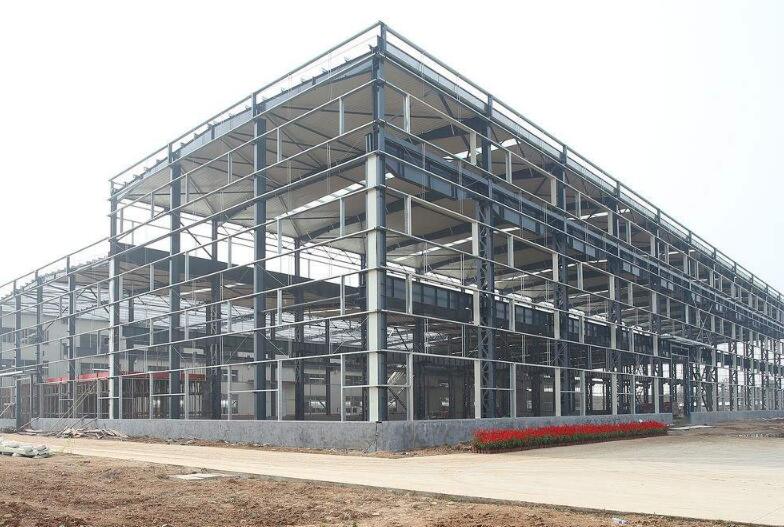

三、預估截面
結構布置結束后，需對構件截面作初步估算。主要是梁柱和支撐等的斷面形狀與尺寸的假定。
鋼梁可選擇槽鋼、軋制或焊接H型鋼截面等。根據荷載與支座情況，其截面高度通常在跨度的1/20~1/50之間選擇。翼緣寬度根據梁間側向支撐的間距按l/b限值確定時，可回避鋼梁的整體穩定的復雜計算。確定了截面高度和翼緣寬度后，其板件厚度可按規范中局部穩定的構造規定預估。
對應不同的結構，規范中對截面的構造要求有很大的不同。如鋼結構所特有的組成構件的板件的局部穩定問題。在普鋼規范和輕鋼規范中的限值有很大的區別。除此之外，構件截面形式的選擇沒有固定的要求，應該根據構件的受力情況，合理的選擇安全經濟美觀的截面。
四、結構分析
目前鋼結構實際設計中，結構分析通常為線彈性分析。
新近的一些有限元軟件可以部分考慮幾何非線性及鋼材的彈塑性能。這為更精確的分析結構提供了條件。并不是所有的結構都需要使用軟件：
典型結構可查力學手冊之類的工具書直接獲得內力和變形。
簡單結構通過手算進行分析。
復雜結構才需要建模運行程序并做詳細的結構分析。
五、工程判定
要正確使用結構軟件，還應對其輸出結果的做"工程判定"。比如，評估各向周期、總剪力、變形特征等。根據"工程判定"選擇修改模型重新分析，還是修正計算結果。
不同的軟件會有不同的適用條件。此外，工程設計中的計算和精確的力學計算本身常有一定距離，為了獲得實用的設計方法，有時會用誤差較大的假定，但對這種誤差，會通過"適用條件、概念及構造"的方式來保證結構的安全。鋼結構設計中，"適用條件、概念及構造"是比定量計算更重要的內容。
工程師們不應該過分信任與依賴結構軟件。注重概念設計和工程判定是避免這種工程災難的方法。
六、構件設計
構件的設計首先是材料的選擇。通常主結構使用單一鋼種以便于工程管理。經濟考慮，也可以選擇不同強度鋼材的組合截面。
構件設計中，現行規范使用的是彈塑性的方法來驗算截面。這和結構內力計算的彈性方法并不匹配。
當前的結構軟件，都提供截面驗算的后處理功能。由于程序技術的進步，一些軟件可以將驗算時不通過的構件，從給定的截面庫里選擇加大一級。并自動重新分析驗算，直至通過。這是常說的截面優化設計功能之一。它減少了結構師的很多工作量。但是，初學鋼至少應注意兩點：
1、軟件在做構件(主要是柱)的截面驗算時，計算長度系數的取定有時會不符合規范的規定。目前所有的程序都不能完全解決這個問題。所以，尤其對于節點連接情況復雜或變截面的構件，結構師應該逐個檢查。
2、當預估的截面不滿足時，加大截面應該分兩種情況區別對待。
(1)、強度不滿足，通常加大組成截面的板件厚度，其中，抗彎不滿足加大翼緣厚度，抗剪不滿足加大腹板厚度。
(2)、變形超限，通常不應加大板件厚度，而應考慮加大截面的高度，否則，會很不經濟。
使用軟件的前述自動加大截面的優化設計功能，很難考慮上述強度與剛度的區分，實際上，常常并不合適。
